电缆故障点如何进行查找

电缆直接短路或断线故障用万用表可直接测量判断，河南长城电缆表示对于非直接短路和接地故障，用兆欧表摇测芯线间绝缘电阻或芯线对地绝缘电阻，根据其阻值可判定故障类型。障类型确定后，查找故障点并不是一件容易的事情，下面根据电缆厂家的经验，介绍几种查找故障点的方法。

1、电缆故障点的查找方法

(1)测声法：所谓测声法就是根据故障电缆放电的声音进行查找，该方法对于高压电缆芯线对绝缘层闪络放电较为有效。此方法所用设备为直流耐压试验机。在故障处电缆芯线对绝缘层放电产生“滋、滋”的火花放电声，对于明敷设电缆凭听觉可直接查找，若为地埋电缆，则首先要确定并标明电缆走向，再在杂噪声音zui小的时候，借助耳聋助听器或医用听诊器等音频放大设备进行查找。查找时，将拾音器贴近地面，沿电缆走向慢慢移动，当听到“滋、滋”放电声zui大时，该处即为故障点。使用该方法一定要注意安全，在试验设备端和电缆末端应设专人监视。

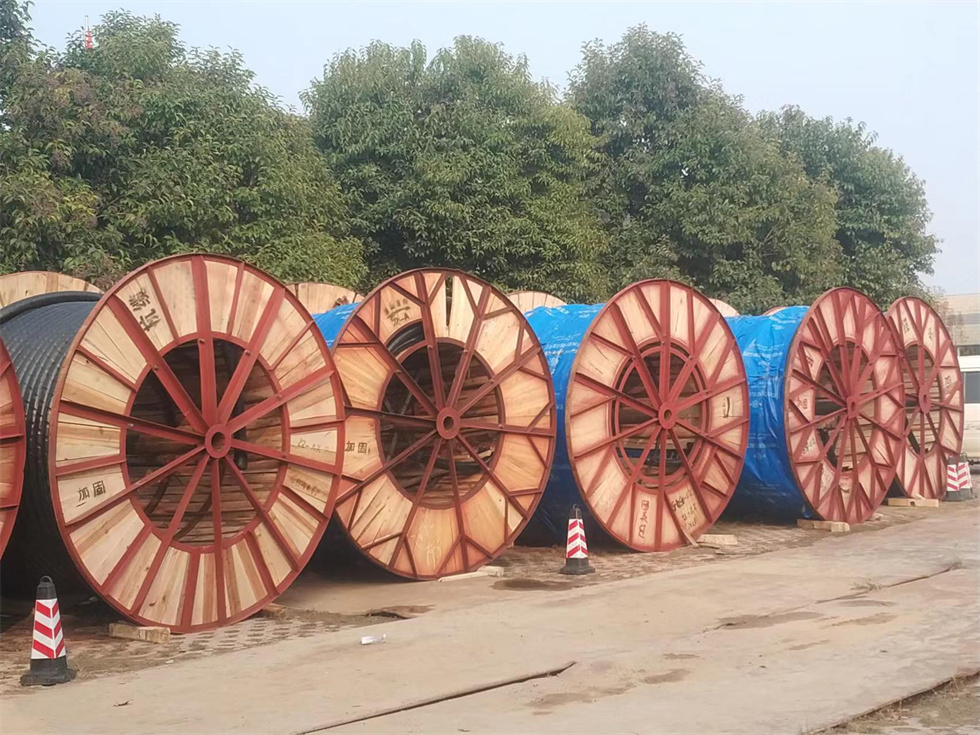

电缆

(2)电桥法：电桥法就是用双臂电桥测出电缆芯线的直流电阻值，再准确测量电缆实际长度，按照电缆长度与电阻的正比例关系，计算出故障点。该方法对于电缆芯线间直接短路或短路点接触电阻小于1Ω的故障，判断误差一般不大于3m，对于故障点接触电阻大于1Ω的故障，可采用加高电压烧穿的方法使电阻降至1Ω以下，再按此方法测量。

电缆测量的步骤如下：

①先在b和c相芯线上接上电池E，再在地面上敷设一根与故障电缆长度相等的比较导线S，该导线要用裸铜线或裸铝线，其截面应相等，不能有中间接头。

②将微伏表的负极接地，正极接一根较长的软导线，导线另一端要求在敷设的比较导线上滑动时能充分接触。推荐产品：电力电缆

③合上闸刀开关K，将软导线的端头在比较导线上滑动，当微伏表指示为零时的位置即为电缆故障点的位置。
