冠缆电缆：电力电缆的基本结构及其作用

本文由冠缆电缆网编辑

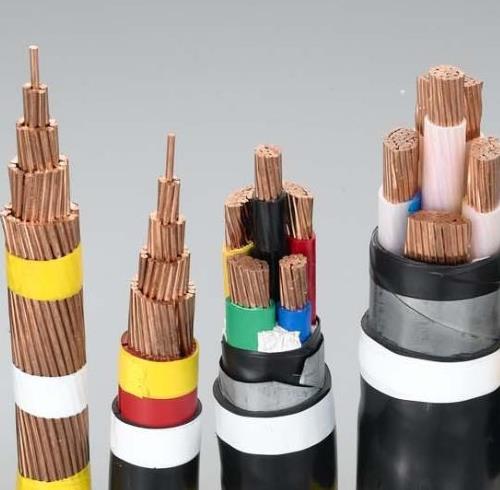

任何一种电力电缆， 其基本结构均由导电线芯、 绝缘层和保护层三个部分组成。

(1)导电线芯

电力电缆导电线芯的作用是传送电流， 导电线芯的损耗主要由导体截面和材料的电导系数来决定。 为了减小电缆线芯的损耗， 电缆线芯一般由具有高电导系数的金属材料铜或铝制成。

(2) 绝缘层

电力电缆的绝缘层是反映电缆电气性能的核心部分， 它的耐电强度及其他电气参数的高低， 直接表现了电缆绝缘性能的优劣， 因此， 电缆绝缘材料应具备以下主要性能：

1) 高的击穿场强（包括脉冲、 工频、 操作波等）。

2) 低的介质损失角正切tanδ

3)相当高的绝缘电阻（体积电阻率不小于1013Ω • cm)

4)优良的耐树枝放电、 局部放电性能

5)具有一定的柔软性和机械强度

6)绝缘性能长期稳定等。

(3)保护层

为了使电缆适应各种使用环境的要求， 在电缆绝缘层外面所施加的保护覆盖层叫做电缆护层。 电缆护层的主要作用是保护电缆绝缘层在敷设和运行过程中， 免遭机械损伤和各种环境因素的破坏， 如水、日光、生物、火灾等， 以保持长期稳定的电气性能。 所以， 电缆护层的质量直接关系到电缆的使用寿命。
